ここからは測った自分のサイズを元にして、自分のボディーサイズの図面を作ります。これ以降のおおまかな手順としては、まず自分のボディーサイズの図面を作ります。そしてそれに基づいて、セーター用のデザイン図を作ります。最後にそのデザイン図を編み図に落としていく、という作業となります。これ以降では全て私のサイズでご説明させていただきます。
ヴォーグ社の本では「ボディ原型の図面」という表現ですが、ここでは簡単に「自分サイズの図面」とさせていただきます。
ここからの作業には、ヴォーグ社で販売されている「デザインノート」をお使いください。これは2.5mm四方の方眼紙（1/4スケール）となっているので、実寸を落としても図面が巨大にならず、製図に非常に便利です。税込み550円で、A4版48ページとなっています。手芸用品店でも販売されていますが、この前新宿のオカダヤさんに行った時には売っていませんでした。ネットでも購入可能です。
もちろん普通サイズの方眼紙でも同じ事はできますが、普通サイズだとA4版のサイズで全体を描く事はできません。作業のやり易さを考えると、メモリーシート共々必須のアイテムです。
セーター等は基本左右対称なので、半分の幅で図面を作るのが基本のようです。確かにその方が描く作業は早くできていいなと思いました。
なお以下の寸法は、全て「19. 自分サイズの測り方」の一覧に記載しました私のサイズ（自分サイズ）を例としております。
① 着丈（FS-H＝首の後ろのグリグリ（FS）から腰囲（W）まで）の長さ66cmを図面に落とします。

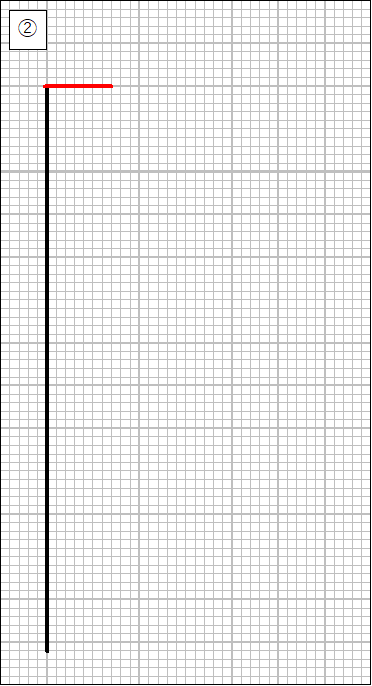

② 背丈線の一番上から、右方向に首回り（N）の1/6の長さ7cm（41cm÷6＝6.83cm）の横線を描きます。
③ ②の線の右端から、定数値である「後ろ衿下がり」分の1.5cm上がネックポイント（NP）となります。
④ ネックポイント（NP）と②の線を、なだらかなカーブで結びます。
⑤ 背丈線の上から2.5cm下（＝NP点から4cm下＝定数値である「肩下がり」の高さになります）のところで、背肩幅（SP-SP）の1/2分の長さ21cm（42cm÷2＝21cm）の横線を描きます。この横線の右端が、ショルダーポイント（SP：肩先）となります。

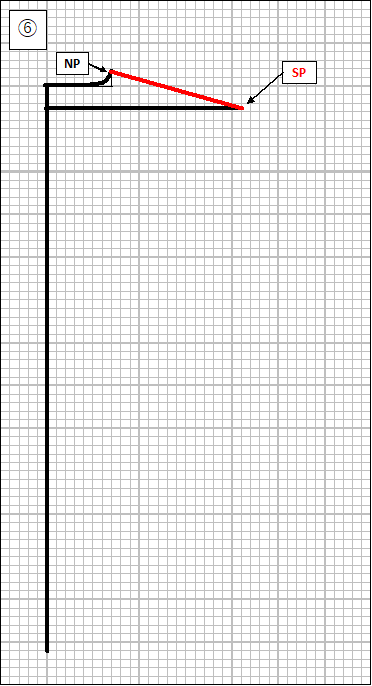

⑥ ネックポイント（NP）とショルダーポイント（SP）を斜線で結びます。

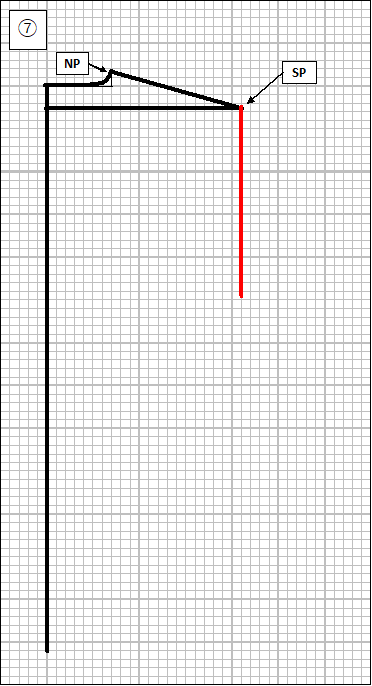

⑦ ショルダーポイント（SP）からアームホール（AH）の1/2の長さ22cm（44cm÷2＝22cm）の線を下におろします。

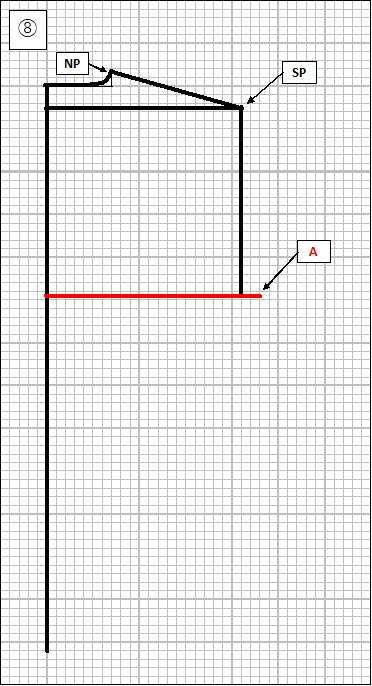

⑧ 上記⑦のSP-AH線の下端を通って、着丈線に直角になるように胸囲（B）の1/4の長さ23cm（92cm÷4＝23cm）線を引きます。これがB幅線という事になります。B線幅の右端をA点とします。

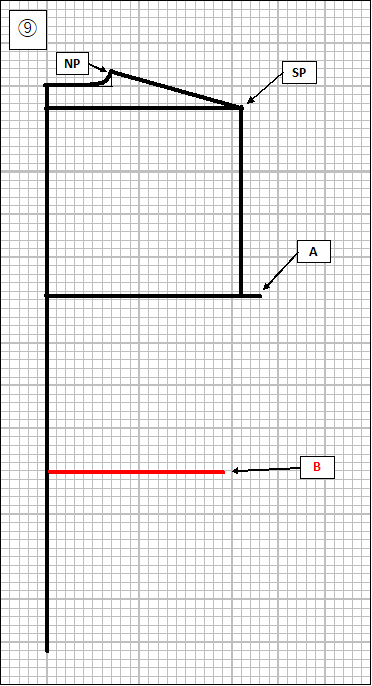

⑨ 着丈線の上から背丈（FS-W）分下の45cmの所で、右方向に胴囲（W）の1/4の長さ19cm（77cm÷4=19.25cm）の線を描きます。これがW幅線という事になります。W線幅の右端をB点とすします。

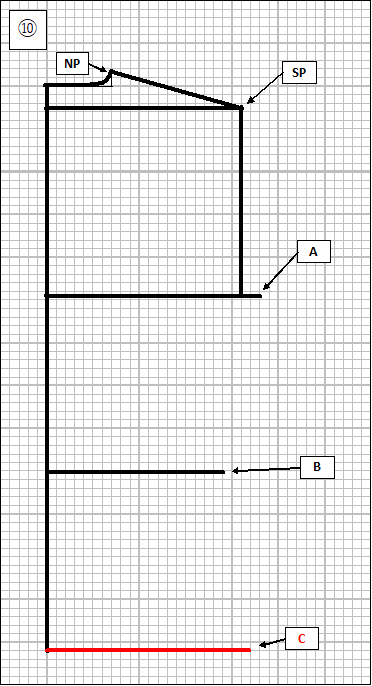

⑩ 着丈線の一番下から右方向に腰囲（H）の1/4の長さ22cm（88cm÷4=22cm）線を描きます。これがH幅線という事になります。W線幅の右端をC点とします。
⑪ A・B・Cの各点を結び、B幅線とAHの長さ線との交点をD点とします。
これで私のボディーサイズでの図面が出来ました。この後はこの図面を元にして、セーター用のデザイン図を作ります。
